Окремі НВЧ-блоки
Генераторні, фільтрувальні, підсилювальні та коригувальні вузли для побудови приймально-передавальних трактів під конкретну задачу.
Окремі НВЧ-блоки
Цей розділ містить базові функціональні блоки НВЧ-апаратури: джерела частоти, фільтри, підсилювачі та вузли корекції групового часу запізнення.

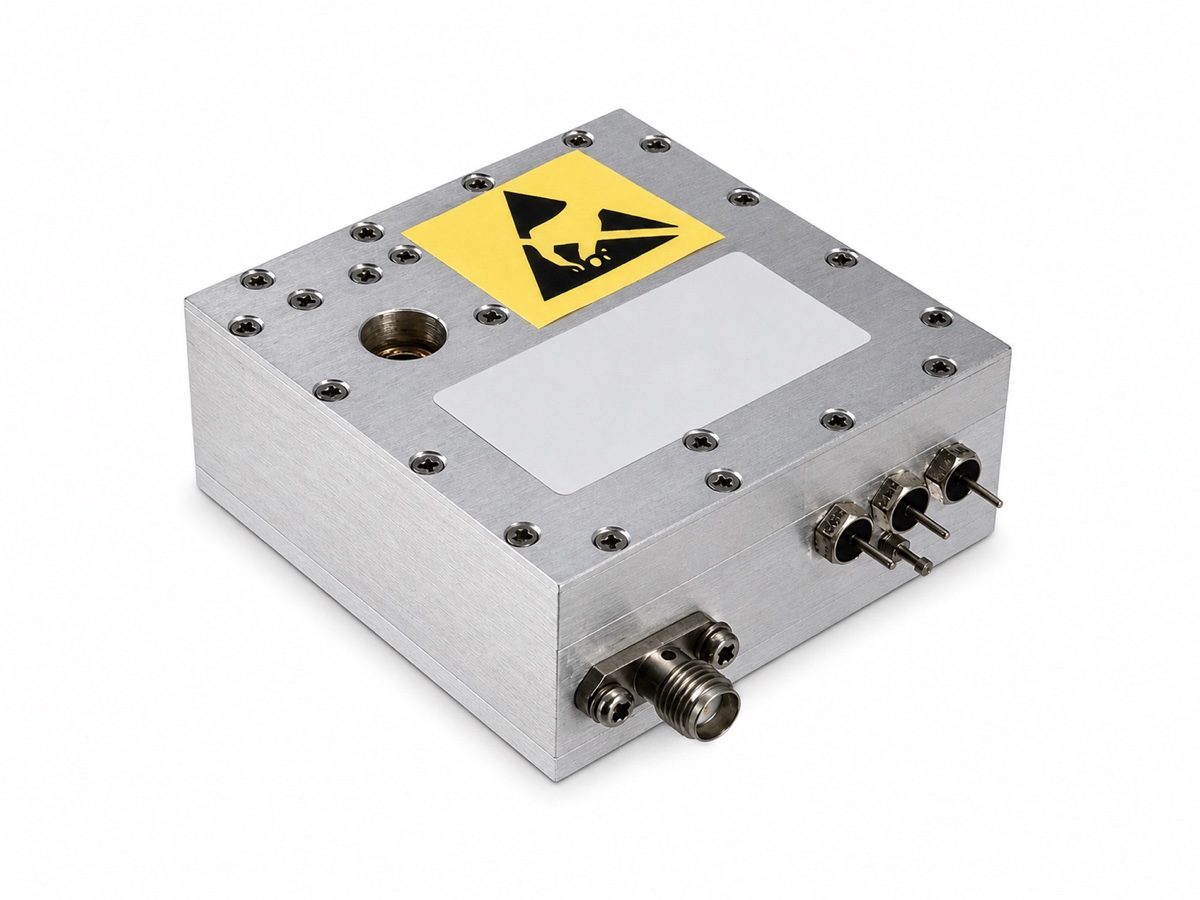

Генератори на ДР
Генератори на діелектричних резонаторах формують стабільний НВЧ-сигнал. Діелектричний резонатор задає частоту та допомагає отримувати вузьку спектральну лінію.
Генератори на ДР з ФАПЧ
Генератори на діелектричних резонаторах з ФАПЧ використовують фазове автопідстроювання для прив'язки частоти до опорного сигналу та зменшення дрейфу.
Синтезатори частоти
Синтезатори частоти формують набір стабільних робочих частот для гетеродинів, вимірювальних трактів і систем з перебудовою частоти.

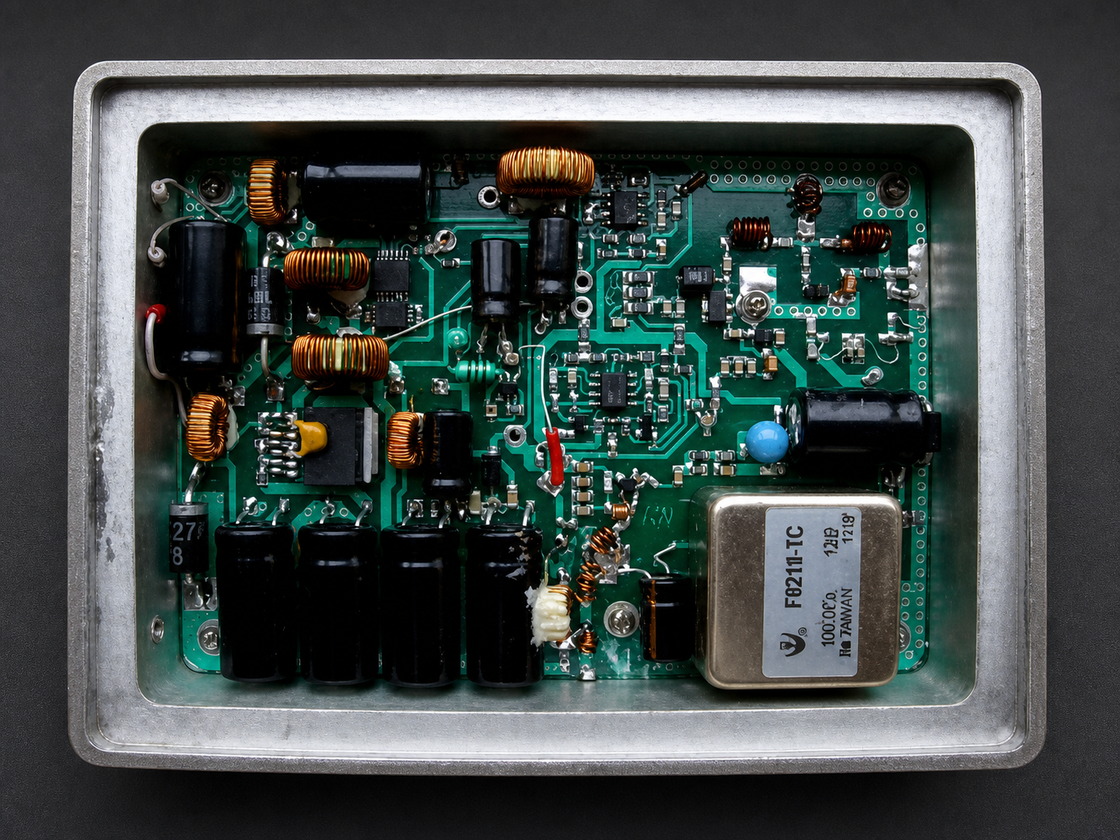

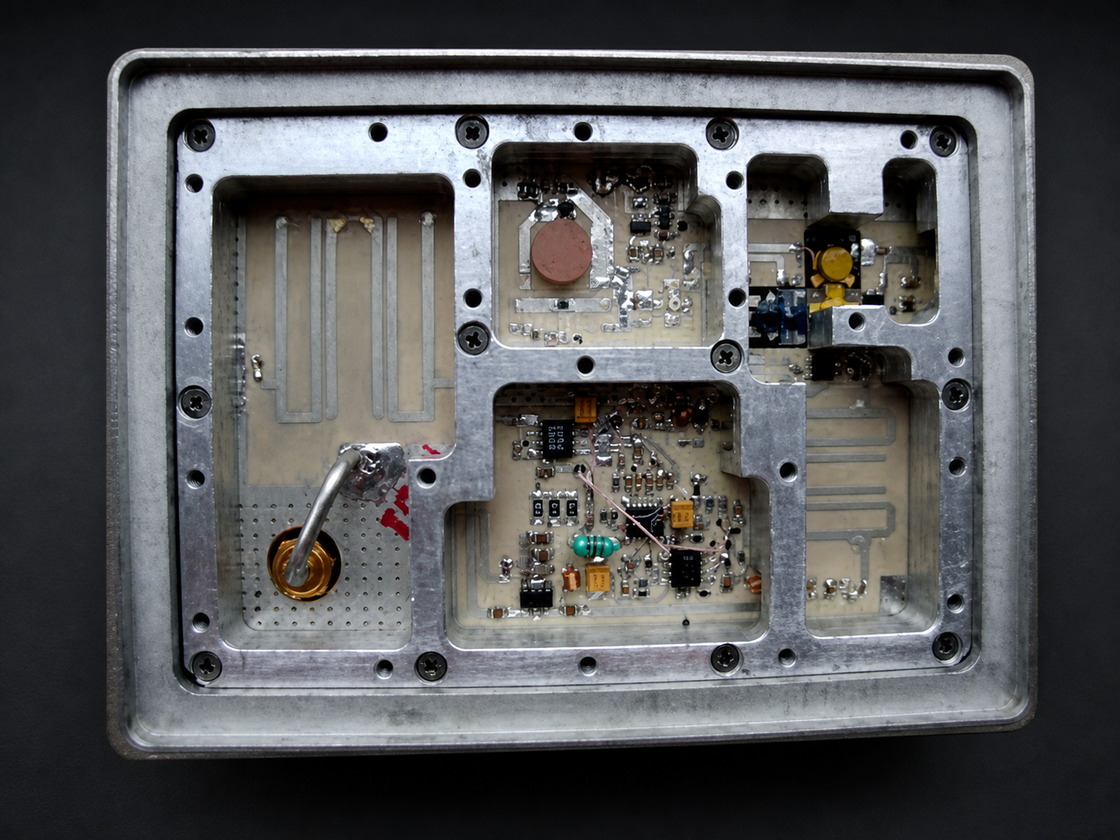

Фіксовані гетеродини
Фіксовані гетеродини використовують як стабільні джерела частоти для перетворювачів, радіорелейних і вимірювальних трактів. У документах наведено приклад гетеродина 6750 МГц з низьким рівнем фазових шумів.
Технічні характеристики фіксованого гетеродина 6750 МГц
| Параметр | Одиниця | Значення |
|---|---|---|
| Вихідна частота | МГц | 6750 |
| Густина потужності фазового шуму | дБс/Гц | 1 кГц: -111; 10 кГц: -118; 100 кГц: -120 |
| Довгострокова нестабільність | 1x10^-8 | |
| Короткострокова нестабільність | 1x10^-10 | |
| Вихідна потужність | мВт | 15 (+12 дБм) |
| Придушення паразитних складових | дБс | 70 |
