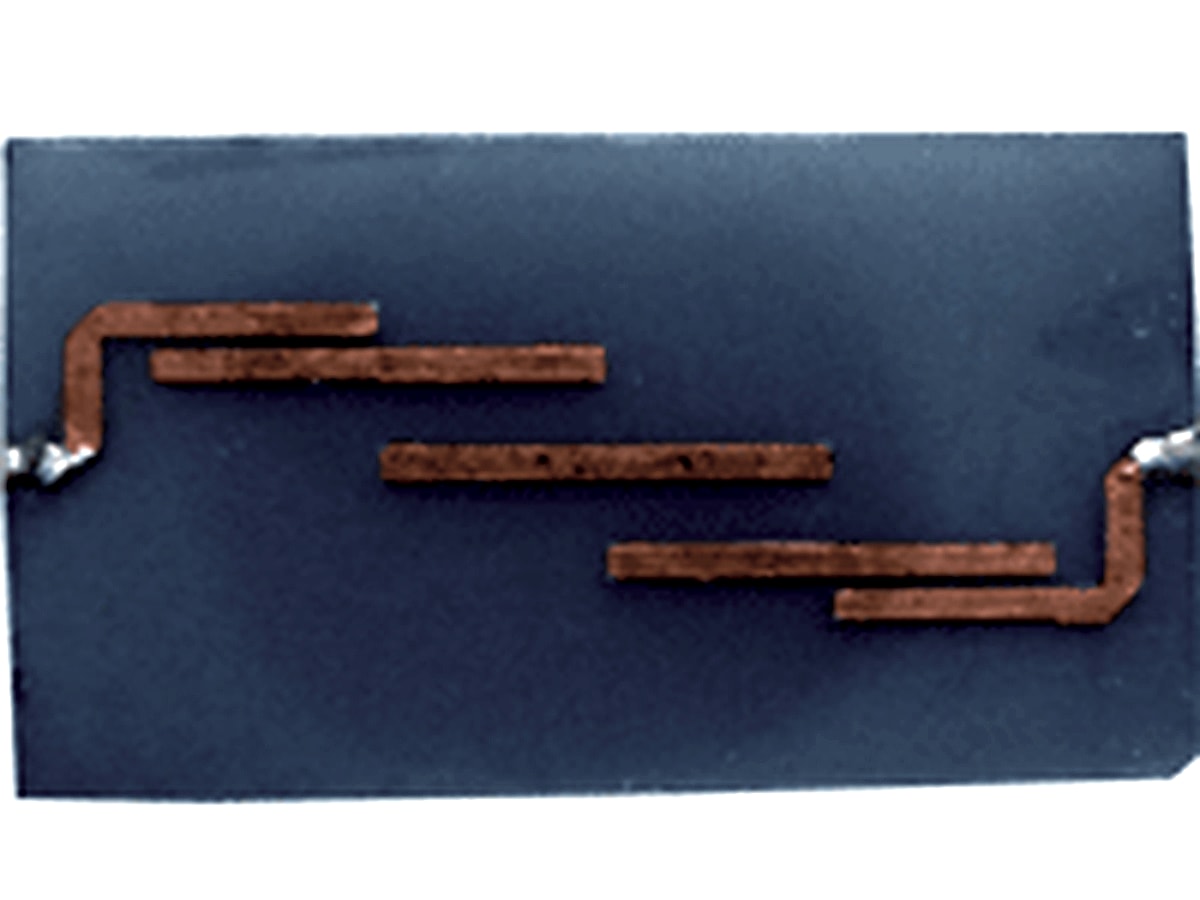

Мікросмужкові НВЧ фільтри
Мікросмужковий фільтр доцільний там, де потрібне компактне виконання, помірна потужність, добра повторюваність і можливість інтеграції у загальний НВЧ-модуль.
Сфера застосування
Мікросмужкові фільтри застосовують у приймально-передавальних модулях, радіорелейних трактах, вимірювальних каналах і системах з перетворенням частоти. Вони добре підходять для задач, де конструкція має бути невеликою, повторюваною і придатною до серійного виготовлення.
Такі фільтри можуть працювати як окремий вузол або як частина більшого блока: перетворювача, приймального модуля, генераторного вузла чи підсилювального тракту.
Що визначає якість фільтра
Для мікросмужкової конструкції важливі параметри підкладки, геометрія провідників, стабільність матеріалів і якість екранування. Навіть невеликі зміни у зазорах або довжинах ліній можуть помітно змістити частоту.
Тому у технічному завданні варто вказувати не тільки центральну частоту, а й допустиме зміщення в температурі, вимоги до КСХН, втрати у смузі та потрібний рівень пригнічення.
Коли краще обрати інший тип
Якщо потрібна дуже висока добротність, малі втрати або значна потужність, доцільно розглядати хвилеводний, штирьовий або резонаторний варіант. Мікросмужкова схема сильна у компактності та технологічності, але не завжди є найкращою для максимальної потужності.
