Смугово-пропускні фільтри
НВЧ фільтри для радіочастотних трактів
ТОВ Мікрохвиля проектує НВЧ-фільтри для приймальних і передавальних трактів, де важливі втрати у смузі, пригнічення позасмугових сигналів, КСХН, потужність і стабільність параметрів.
Коли потрібен окремий НВЧ-фільтр
Фільтр ставлять у тракт тоді, коли треба виділити корисну смугу частот і прибрати завади, гармоніки або дзеркальні канали. Для передавальних трактів критичними стають допустима потужність, тепловий режим і стабільність узгодження з підсилювачем та антеною.
Для приймального тракту головний ризик інший: зайві втрати перед малошумним підсилювачем одразу погіршують чутливість системи. Тому конструкцію фільтра не можна вибирати тільки за центральною частотою. Потрібні ширина смуги, рівень пригнічення, КСХН, габарити, тип роз'ємів і допустимі умови роботи.
Які конструкції застосовуються

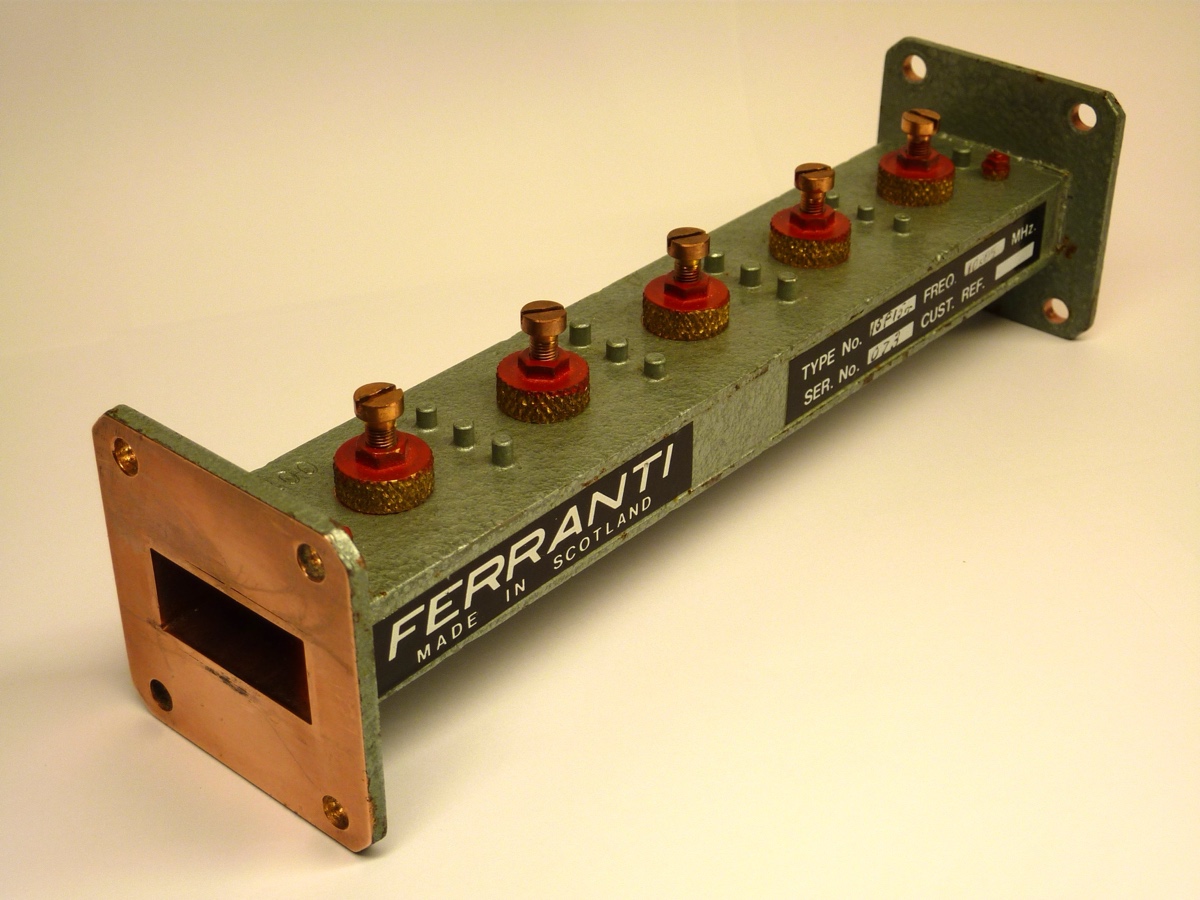

Мікросмужкові фільтри зручні для компактних НВЧ-вузлів, де важливі повторюваність і технологічність. Хвилеводні та штирьові конструкції краще підходять для вищої добротності, менших втрат і роботи з підвищеною потужністю.
У практичних задачах вибір часто є компромісом між смугою, габаритами, добротністю і вартістю виробництва. Саме тому сторінка каталогу подає кілька типів фільтрів, а не один універсальний варіант.
Як сформулювати технічне завдання
Для стартової оцінки достатньо вказати центральну частоту або діапазон, допустимі втрати у смузі, потрібне пригнічення поза смугою, потужність, КСХН, обмеження за габаритами та типи фланців або роз'ємів.
Якщо є існуючий тракт, корисно додати схему включення: після підсилювача, перед приймачем, між перетворювачами або у вимірювальному каналі. Це дозволяє швидше підібрати конструкцію і контрольні параметри.
