Висока добротність
Хвилеводні НВЧ фільтри
Хвилеводні фільтри застосовують там, де потрібні малі втрати, висока добротність, стабільна частотна характеристика і робота у відповідному хвилеводному тракті.
Чому хвилевод
Хвилеводна конструкція зменшує втрати у високочастотних трактах і дозволяє отримувати стабільні характеристики у вузьких смугах. Для радіолокаційних, радіорелейних і вимірювальних задач це часто важливіше за мінімальні габарити.

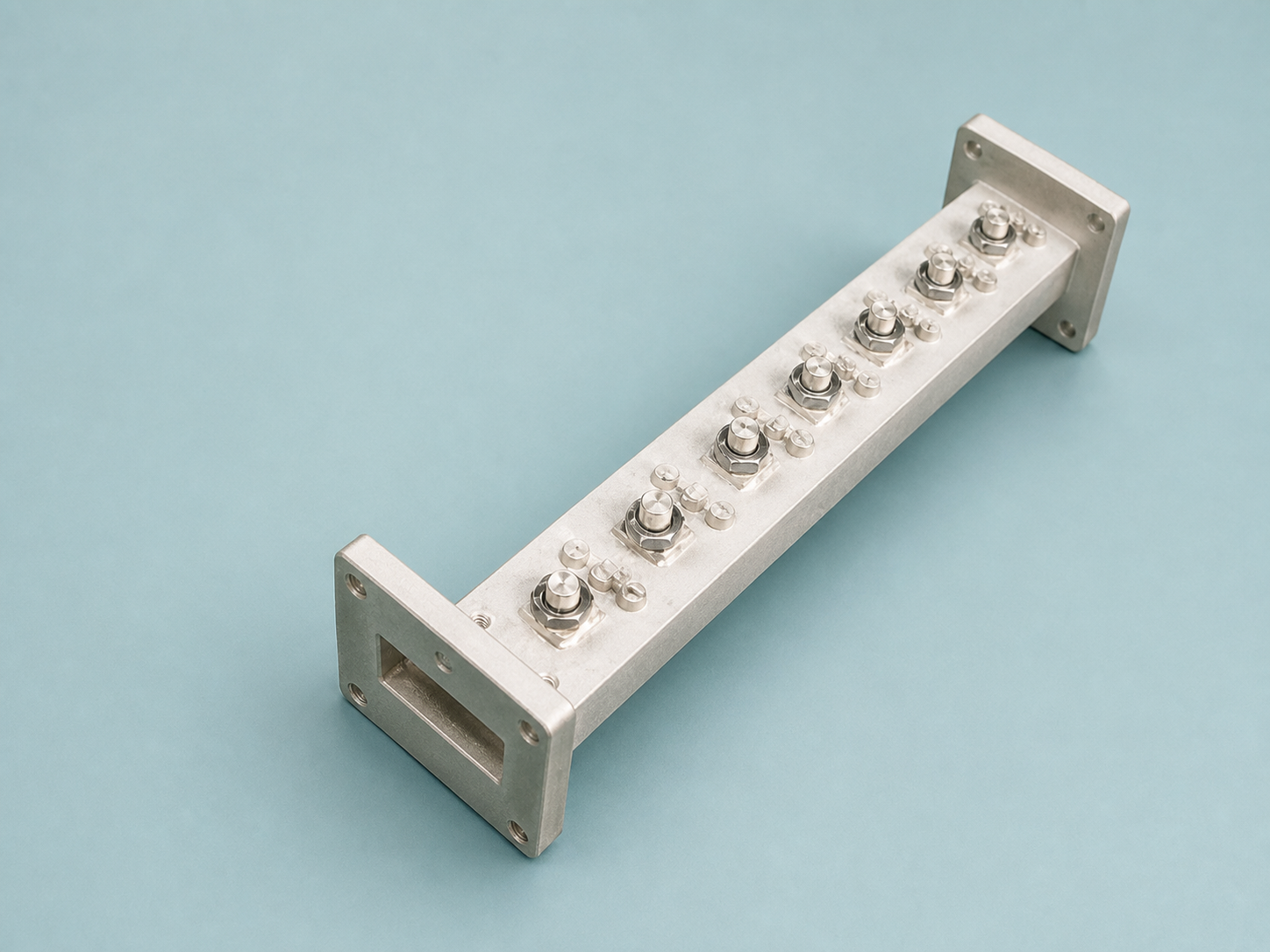

У каталозі наведено приклад фільтра на центральну частоту 8.025 ГГц зі смугою 40 МГц. Такий формат добре показує типову логіку: контроль смуги, втрат, добротності та рівня пригнічення за межами каналу.
Параметри, які впливають на конструкцію
На конструкцію впливають робочий діапазон, тип хвилеводу, кількість резонаторів, допустимі втрати, відстань до частот, на яких потрібно пригнічення, і механічні обмеження встановлення.
Якщо фільтр працює після підсилювача, окремо перевіряють потужність і тепловий режим. Якщо він стоїть на вході приймача, пріоритетом стають втрати і узгодження.
Зв'язок із системою
Хвилеводний фільтр рідко існує сам по собі. Його підбирають під антенний тракт, підсилювач, перетворювач частоти або вимірювальний канал. Тому разом з частотою бажано передавати схему включення і вимоги до інтерфейсів.
