Приймальні тракти
Малошумні НВЧ підсилювачі
Малошумний підсилювач визначає чутливість приймача. Його параметри треба узгоджувати з фільтром, антеною, захистом входу і подальшим перетворенням частоти.
Чому коефіцієнт шуму критичний
У приймальному тракті перший активний каскад має найбільший вплив на загальну шумову температуру системи. Якщо перед ним стоїть фільтр або перемикач із великими втратами, навіть якісний LNA не поверне втрачену чутливість.
Тому малошумний підсилювач проектують разом із вхідним фільтром, захистом від потужного сигналу, узгодженням і вимогами до динамічного діапазону.
Особливості радіолокаційних застосувань
Для радіолокаційних систем важлива не тільки чутливість. Потрібні захист входу, вимикання або обмеження на час роботи передавача, стабільність підсилення та прогнозована поведінка при великих імпульсних рівнях.

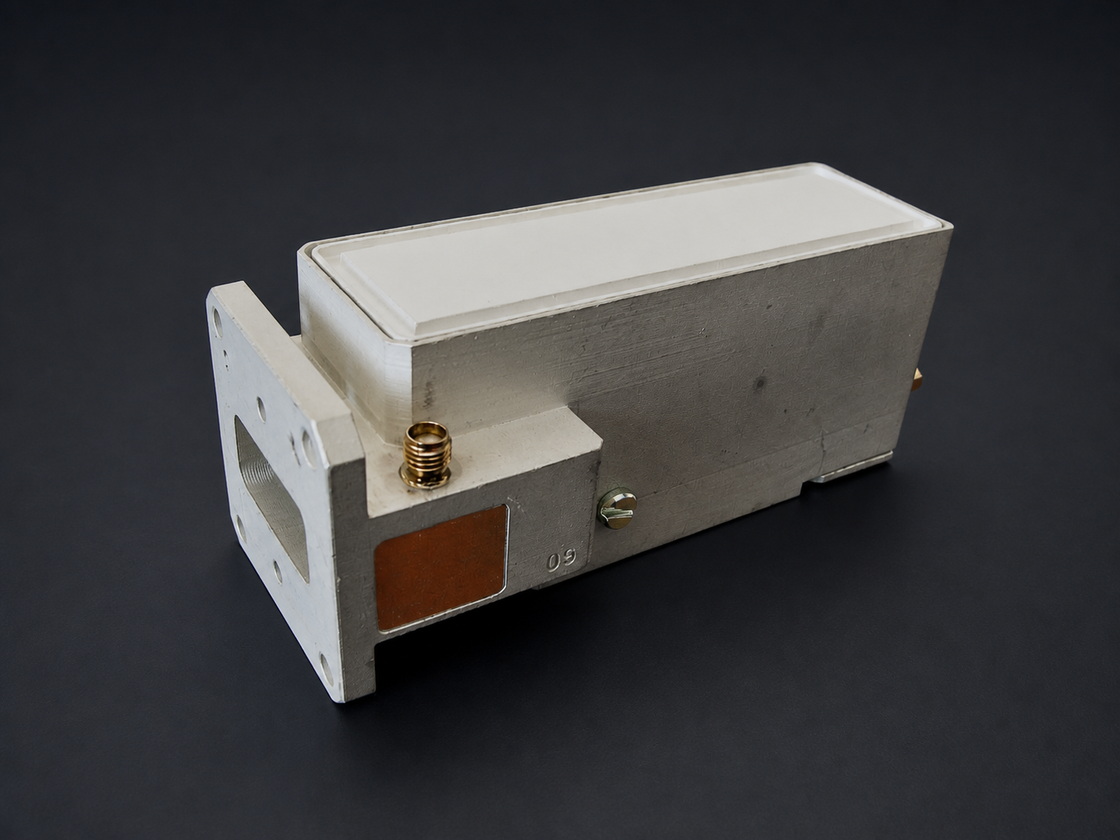

У каталозі наведено приклад X-діапазонного малошумного підсилювача з автообмежувачем і комутованим вимиканням. Це типова логіка для трактів, де приймач працює поруч із потужним передавачем.
Що потрібно узгодити
Для розробки під ТЗ треба знати частотний діапазон, допустимий коефіцієнт шуму, потрібне підсилення, максимальний вхідний рівень, живлення, режим керування та обмеження за корпусом.
