НВЧ модулі для фазованих антенних решіток

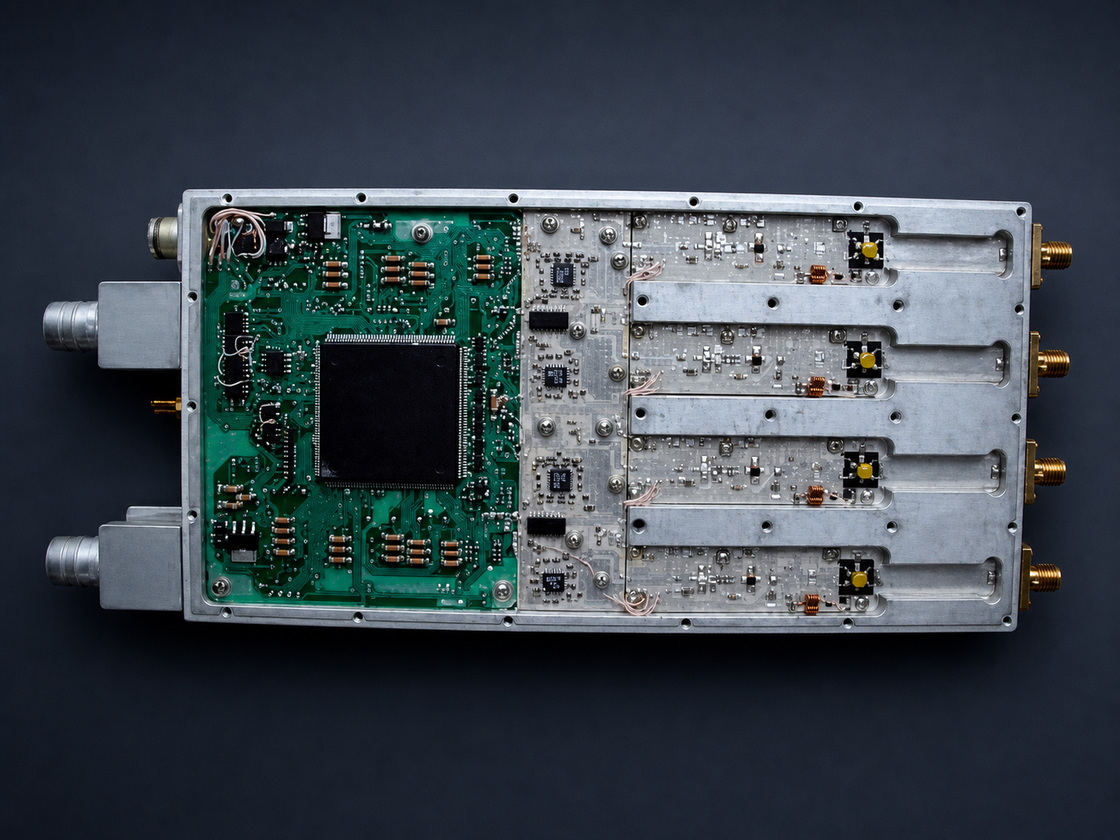

Модуль фазованої антенної решітки поєднує НВЧ-тракт, фазообертачі, амплітудне керування і електроніку керування. Такі вузли проектуються під конкретну частоту і логіку системи.
З чого складається модуль
Модуль ФАР може включати приймально-передавальний тракт, фазообертачі, атенюатори або керування амплітудою, підсилювальні каскади та цифрове керування. У такому вузлі механіка, НВЧ-частина і логіка керування мають проектуватися разом.
Для авіаційних або спеціалізованих систем важливі масогабаритні обмеження, повторюваність каналів, температурна стабільність і надійність з'єднань.
Параметри керування
Фазове і амплітудне керування задається розрядністю, кроком, похибкою, швидкістю перемикання і рівнями логіки. У каталозі наведено приклад із 6-бітним керуванням фазою та амплітудою у діапазоні 4-10 ГГц.
Для правильної оцінки треба знати не тільки НВЧ-параметри, а й те, як модуль взаємодіє з контролером системи.
Інженерна підготовка
Перед розробкою варто сформувати частотний план, потрібну потужність, кількість каналів, розрядність керування, габарити, інтерфейс і вимоги до випробувань.
