Сумматор L диапазона системы МИТРИС предназначен для объединения до 8 сигналов модуляторов с возможностью независимой регулировки коэффициента передачи каждого канала. Исполнение блок-фактор.

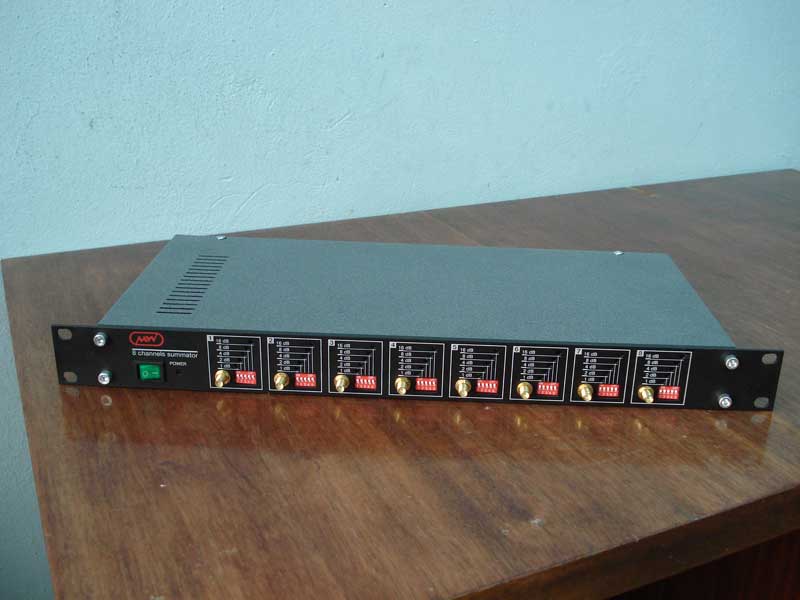

Сумматор L диапазона МИТРИС.
Технические характеристики.
|
№ |
Наименование параметра |
Един. |
MW12010 |
1. |
Диапазон рабочих частот |
МГц |
1100…1900 |
2. |
Коэффициент передачи, не менее |
дБ |
-6 |
3. |
Неравномерность коэффициента передачи, не более |
дБ |
3 |
4. |
Диапазон регулировки коэффициента передачи, не менее |
дБ |
-31 |
5. |
Количество входов |
|
8 |
6. |
Количество выходов |
|
1 |
7. |
Входной КСВн, не более |
|
1.5 |
8. |
Выходной КСВн, не более |
|
1.5 |
9. |
Входной разъем |
|
SMA-female |
10. |
Выходной разъем |
|
SMA-female |
11. |
Максимальный входной сигнал |
дБм |
0 |
12. |
Диапазон рабочих температур |
оС |
-10...+40 |
13. |
Напряжение питания |
|
220 В 50 Гц. |
14. |
Ток потребления |
|
|
15. |
Исполнение |
|
|
16. |
Габаритные размеры |
мм |
160*105*40 |
17. |
Вес |
гр. |
1300 |
18. |
Гарантийный срок эксплуатации |
мес. |
12 |
|
