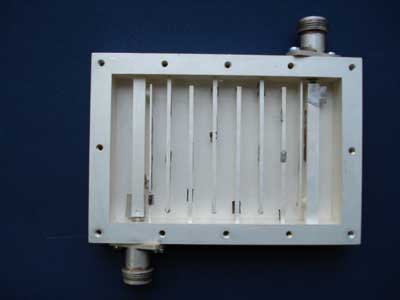

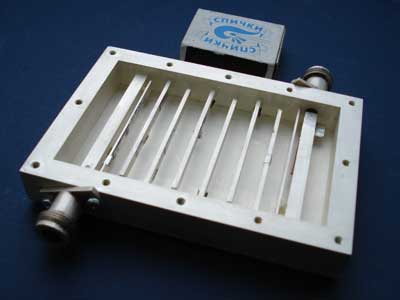

Полосно-пропускающие фильтры на встречных стержнях
с воздушным заполнением.

Данный тип полосно-пропускающие фильтров относится к разновидности фильтров на симметричной линии с проводниками реальной толщины. Отличаются высокой реализуемой добротностью (порядка 1000), термостабильностью и хорошей воспроизводимостью параметров. Применяются обычно в случаях, где требуется получить малые потери при высоком заграждении. Также применяются в случаях, где фильтры работают при высокой мощности (порядка нескольких киловатт).

Относительная нестабильность центральной частоты таких фильтров лежит в пределах 10 ррм/град. С. Толстые центральные проводники при высокодобротном диэлектрике, каким является воздух, позволяют получить добротность резонаторов фильтра порядка 1000 – 2000.

Фильтры хорошо реализуются до частот 5 ..6 ГГц. Диапазон частот, где они хорошо конкурируют с фильтрами на диэлектричеких резонаторах, лежит до 2 ГГц. В этом случае они обычно меньше по габаритам чем фильтры на диэлектрических резонаторах при таких же характеристиках. К дополнительным достоинствам данного типа фильтров относится отсутствие паразитных полос пропускания до 3 гармоники рабочих частот.

Потери в фильтрах определяются полосой пропускания, количеством резонаторов, добротностью резонаторов. Для расчетов можно допустить добротность микрополосковых резонаторов 1000.

Характеристики встречно-стержневых ППФ.

1. Центральная частота 0.5…5
2. Относительная полоса пропускания, % 1….40
3. КСВН в полосе пропускания, не более 1.3
4. Нестабильность центральной частоты
в диапазоне температур -40 …. +60 град С, ррм/град
10
5. Количество резонаторов 3 … 9
