ММДС

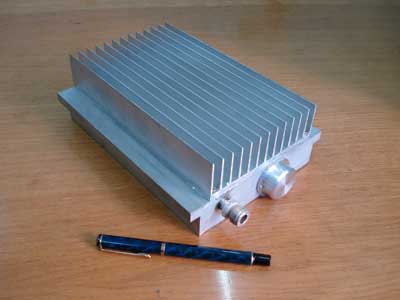

Повышающий преобразователь S диапазона.

1. Диапазон входных частот, МГц 470 – 670
2. Диапазон выходных частот, ГГц 2.5 –2.7 (2.3 –2.5)
3. Частота гетеродина, МГц 2030 (1830)
4. Нестабильность частоты гетеродина в рабочем диапазоне температур –40 .... + 60 оС, кГц 3
5. Плотность мощности фазовых шумов гетеродина при отсройках от несущей, дБн/Гц
1 кГц
10 кГц
100 кгц

-90
-95
-110
6. Коэффициент усиления по малому сигналу, дБ 60
7. Неравномерность коэффициента усиления в рабочей полосе, дБ 1
8. Диапазон АРУ, дБ 40
9. Подавление паразитных продуктов на выходе блока, дБн 60
10. КСВН входа при любом положении АРУ, не более 1.3
11. КСВН выхода, не более 1.25
12. Диапазон регулировки уровня интермодуляционных продуктов на выходе изменением порога АРУ блока, дБн -35 ... -50
13. Выхоная мощность насыщения блока, Вт 10
14. Уровень интемодуляционных продктов 3 порядка на выходе блока при суммарной выходной мощности двух сигнлов 1 Вт, отстоящих друг от друга на 10 МГц, не более, дБн -45
15. Напряжение питания, В. 30 ... 45
16. Ток потребления при Vпит. = 45 в, А. 1
17. Охлаждение блока – конвективное, естественное без обдува.
18. Габаритные размеры, мм. 250*160*73
19. Тип входного разъема F female
20. Тип выходного разъема N female
